● 自動換刀電路板雕刻機

PCB板線路雕刻/外型切割 三機一體

  • 完整刀具庫,自動更換刀具,鑽孔、雕刻、成型, 一鍵完成。

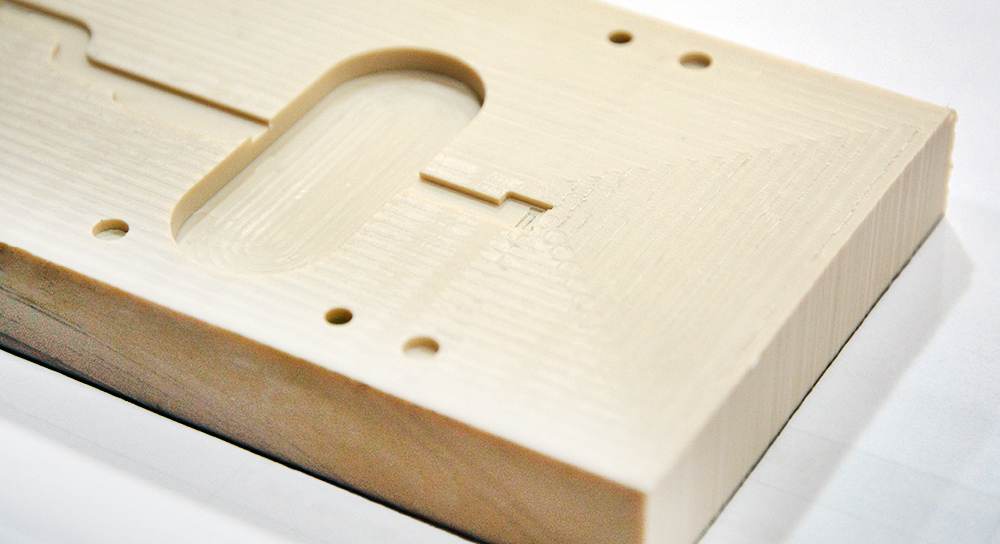

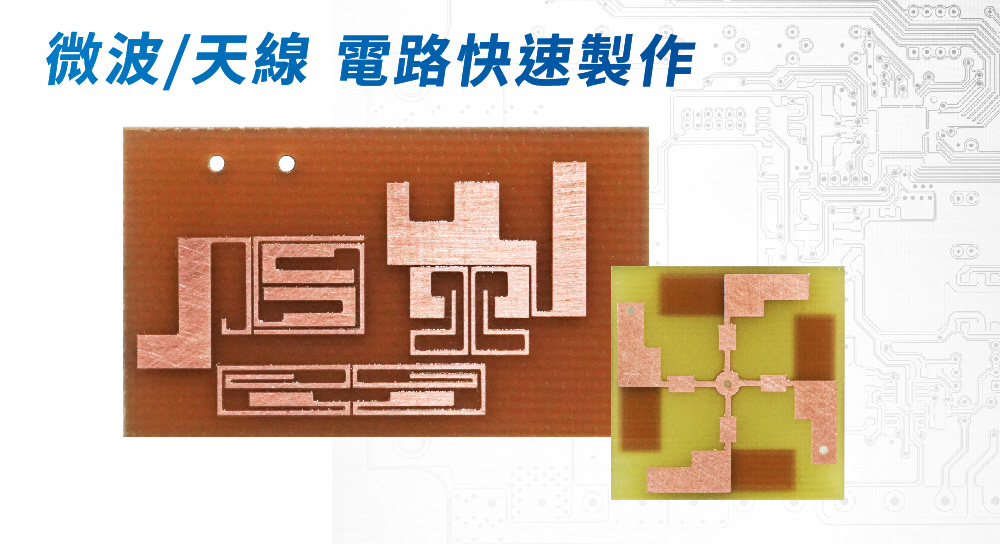

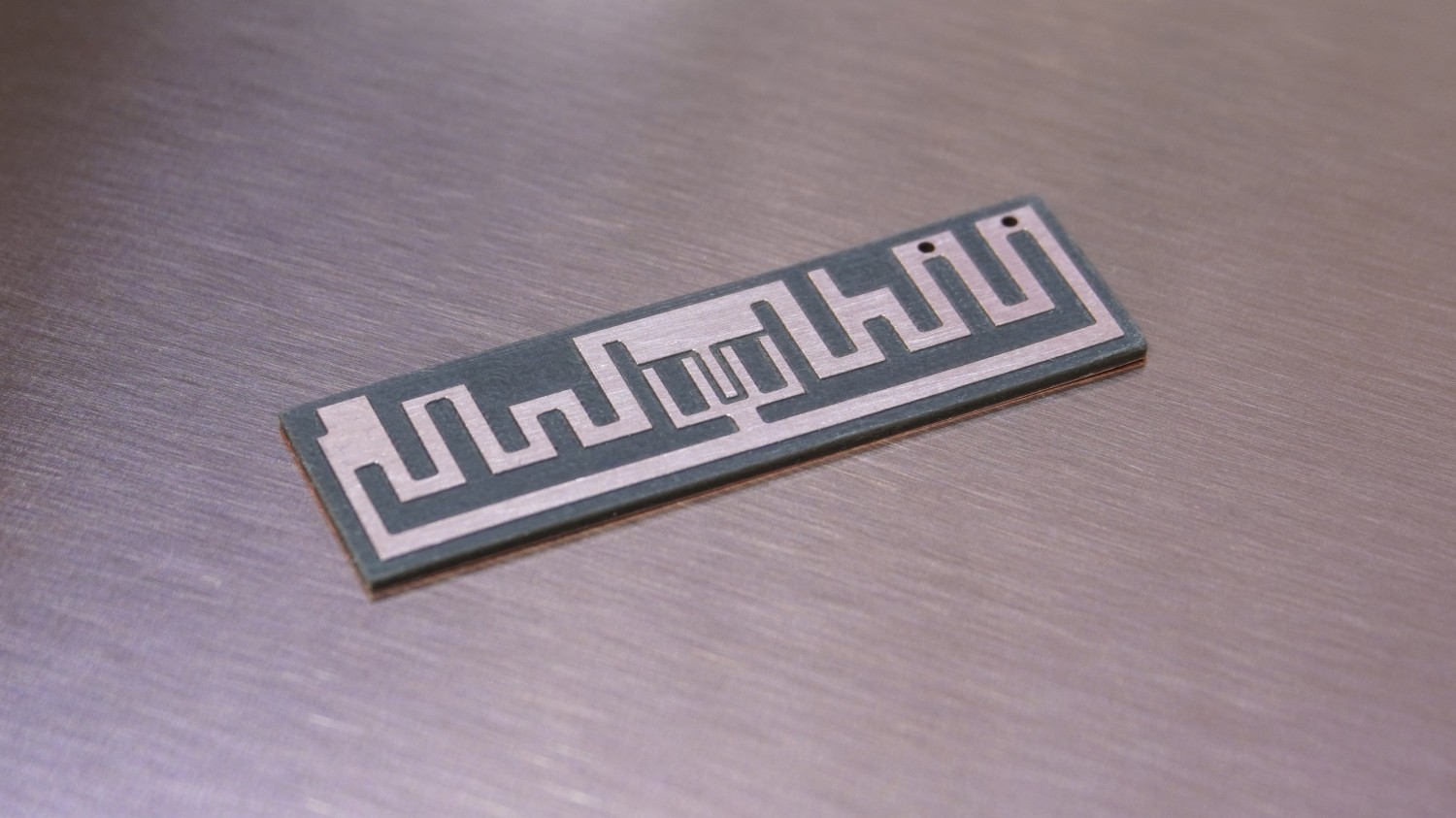

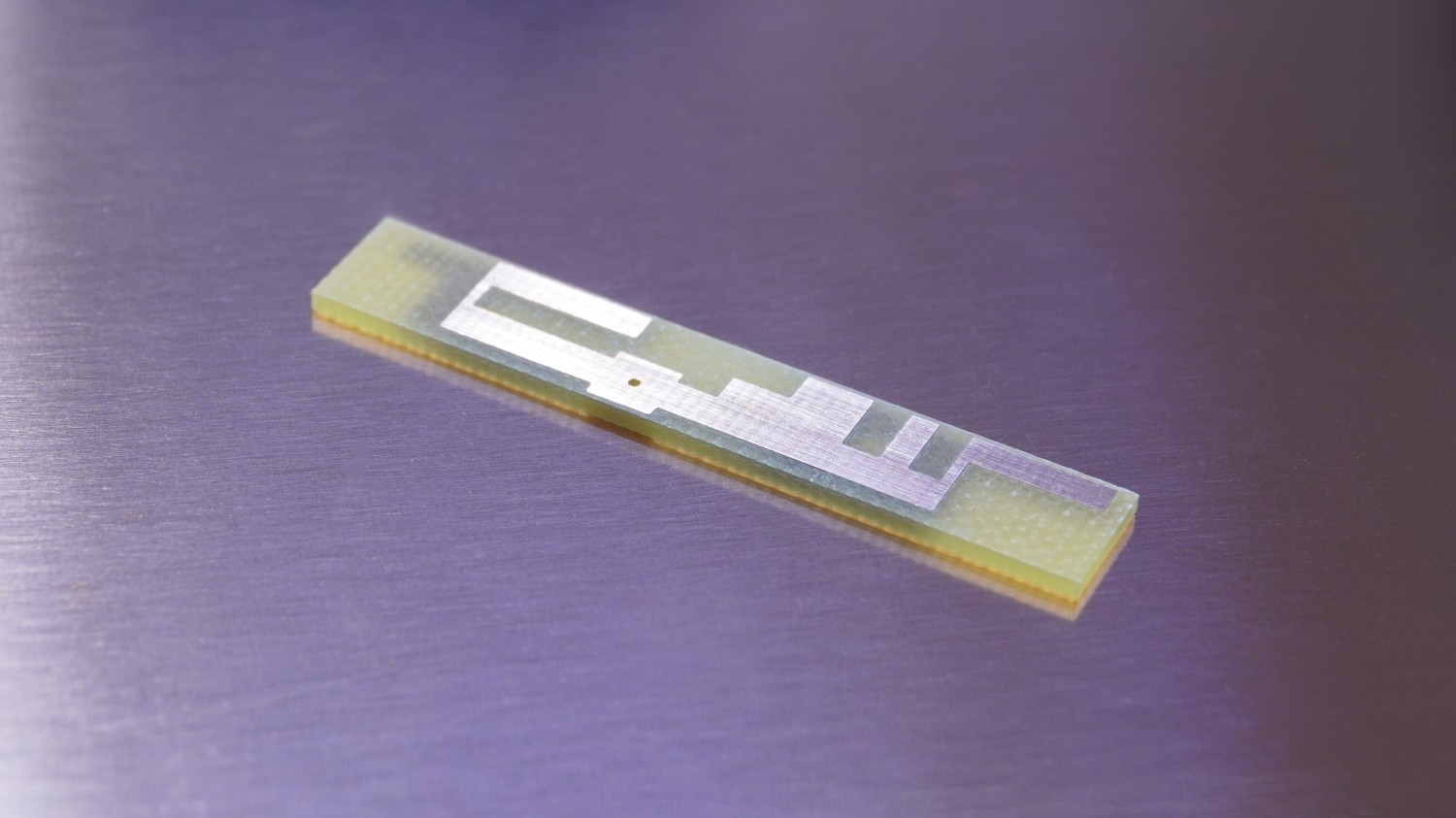

  • 支援各類電路板製作, 如:RF、微波、高頻、數位、類比…等及簡易加工治具。
  • 支援標準Gerber檔及DXF檔。
  • 視覺光學對位系統,雙面板製作更簡單快速。
  • Z軸全自動AI控制,加工最薄可至0.1mm厚度。
自動換刀電路板雕刻機
欲觀看更多實例,請點此處 實際應用範例

專屬軟體

EP系列操控軟體PCAM與Windows 95/98/2000/NT/XP/7完全相容,接受標準RS274D/X格式之Gerber檔或AutoCAD DXF檔,並支援各種佈線(Layout)軟體如Protel/P-CAD/PowerPCB(PADS)OrCAD...等。

輸入Gerber檔案

外型(框)成型設定2

雕刻路徑計算

雕刻參數設定

雕刻流程

1. 電路板鑽孔

依需求更換各尺寸鑽頭鑽孔。

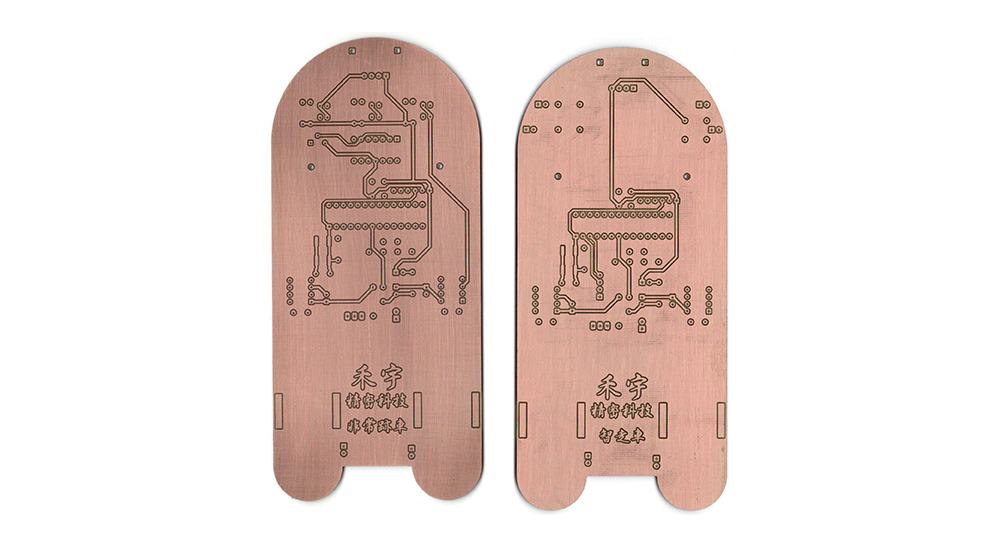

2. T1線路雕刻

使用60或90度雕刻刀刻出線路輪廓。

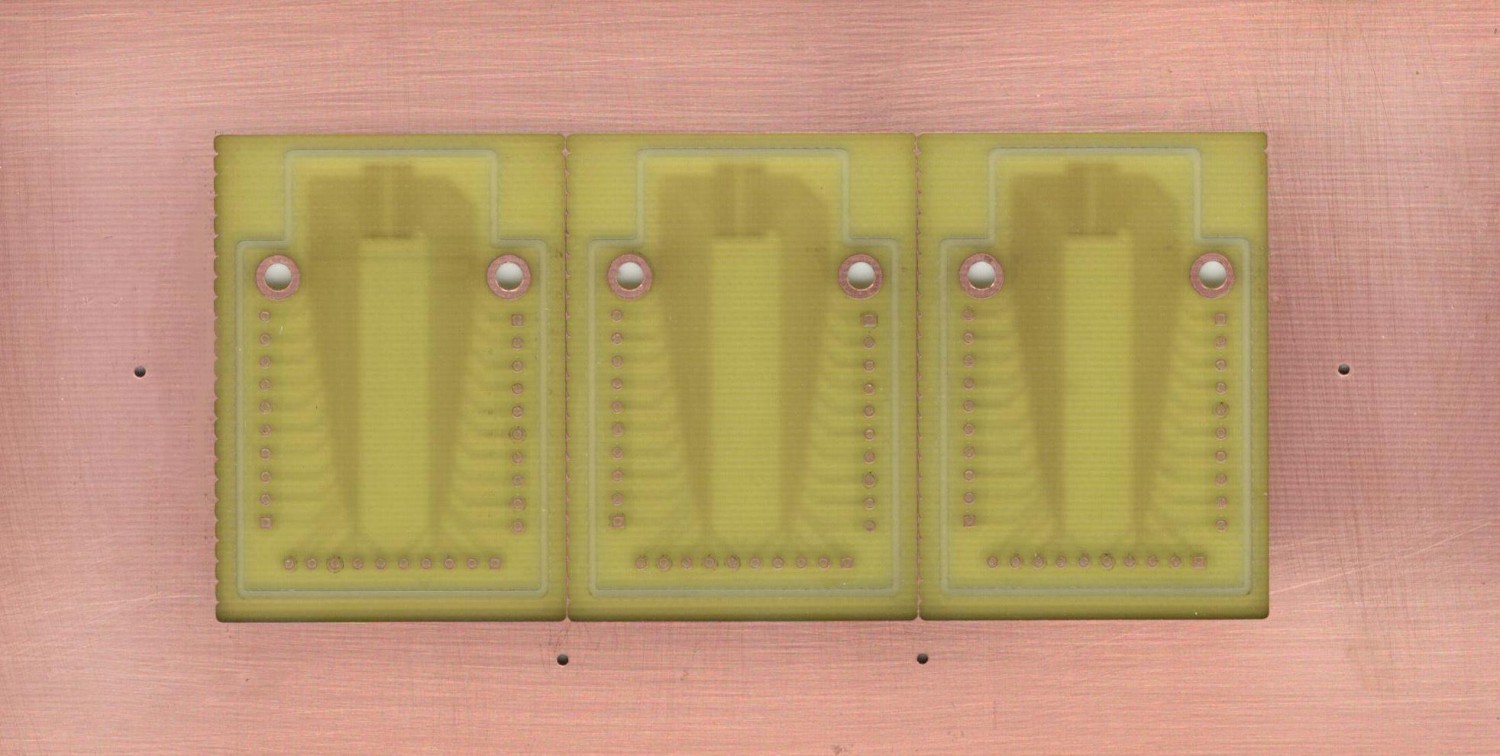

3. T2線路雕刻

使用0.5mm挖空刀刻出一條更寬的隔離線。

4. T3線路雕刻

使用1.5mm挖空刀刨除大面積的銅箔。

5. 電路板成型切割

使用成型刀切割電路板外形

加工範圍 230 x 320 x 50 mm
機械結構 X.Y.Z
最大移動速度 60 mm/sec
最大加工速度 30 mm/sec
鑽孔速度 120 Stroke/min
刀夾尺寸 1/8" Socket
平面偵測 自動平面偵測
機械尺寸 W735xD500xH497 mm
使用電力 AC 110~220 V,200W
解析能力 0.5 µm
驅動方式 X.Y.Z / 五相微步進馬達
最小切幅 4 mil
鑽孔尺寸 0.2~3.175 mm
換刀方式 全自動(12支刀具)
刀高偵測 自動刀高偵測
主軸轉速 5,000~42,000 rpm (Software Control)
機械重量 60 Kg
