●精密視覺加工機

可廣泛運用於電路板、塑膠、壓克力、木質等不同材料的鑽孔或切割應用

  • 可直接輸入DXF檔或以視覺方式撰寫加工資料
  • 本機台極適合上、下料頻繁之工件或產品使用
  • 可自行定義任意圖形為對位資料及依據
  • 落地型鋼構設計,強化機台穩固性
  • 加工面積最大可達 350x450 mm
精密視覺加工機 專切mini LED
欲觀看更多實例,請點此處 實際應用範例

專屬軟體

測刀裝置

視覺快速對位系統

PCB外型精修

雕刻流程

鑽孔應用

切割應用-半切

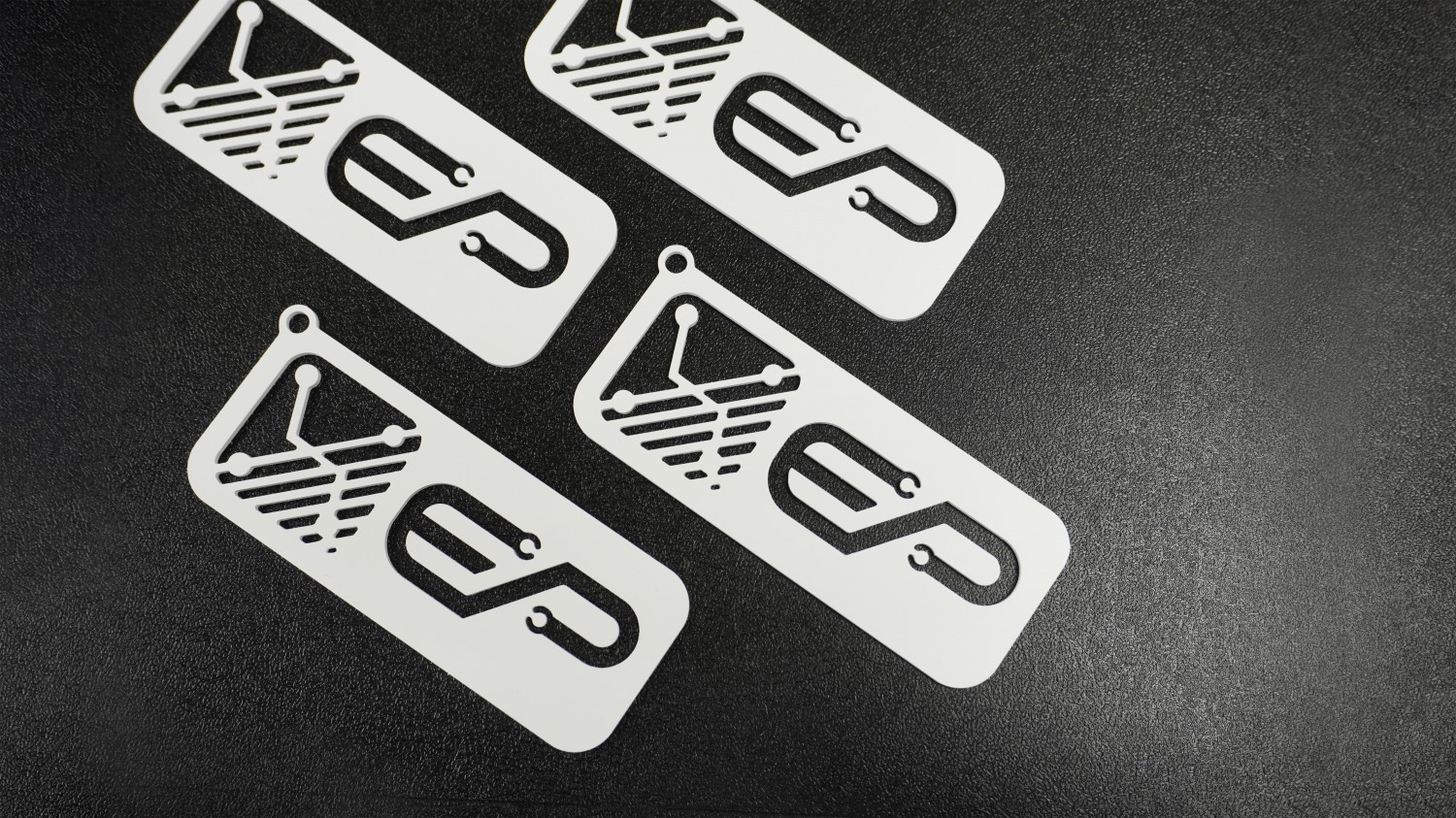

切割應用-全切

PCB連板分片切割

加工範圍 300 × 450 x 100 mm
機械結構 X.Y. Z
最大移動速度 800 / 320 mm/sec
顯示方式 LCD Screen
教導模式 PC
資料儲存方式 PC
主軸轉速 10,000 – 50,000 rpm (Software Control)
工作環境溫度 10 – 40 °C
機械重量 400 Kg
解析能力 +/- 0.01 mm/ Axis
驅動方式 X.Y / 線性馬達
X / Y 位置回饋 光學尺
運動模式 PTP & CP
支援檔案格式 DXF
視覺系統 支援自動校正、圖形自定義
工作環境溼度 10 – 90 % no condensation
機械尺寸 (D×W×H ) 1570 × 1570 × 2080 mm
使用電力 AC 220 V
